محل منبع:
چین
نام تجاری:
KELONG
شماره مدل:
حلقه مهر و موم V-seal VA از لاستیک
Contact Us

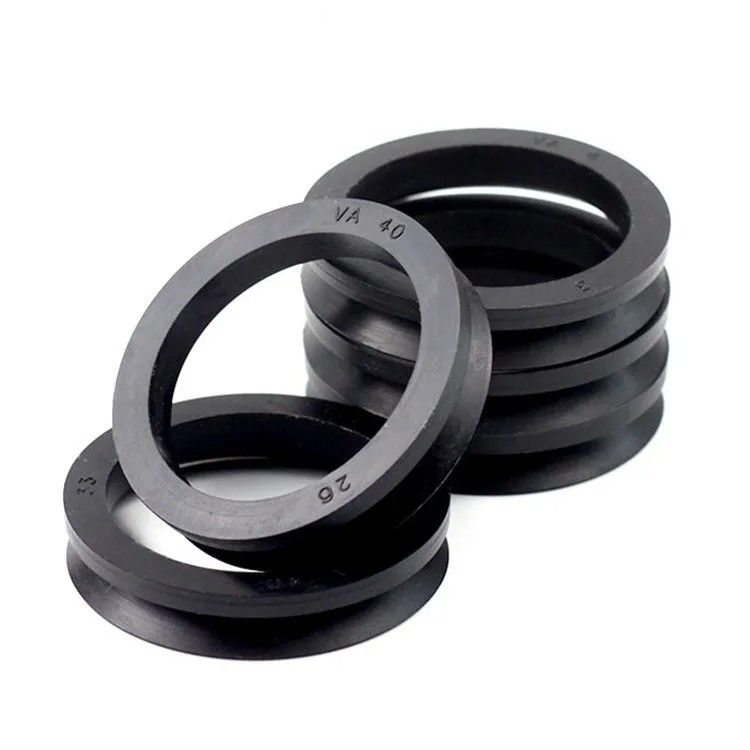

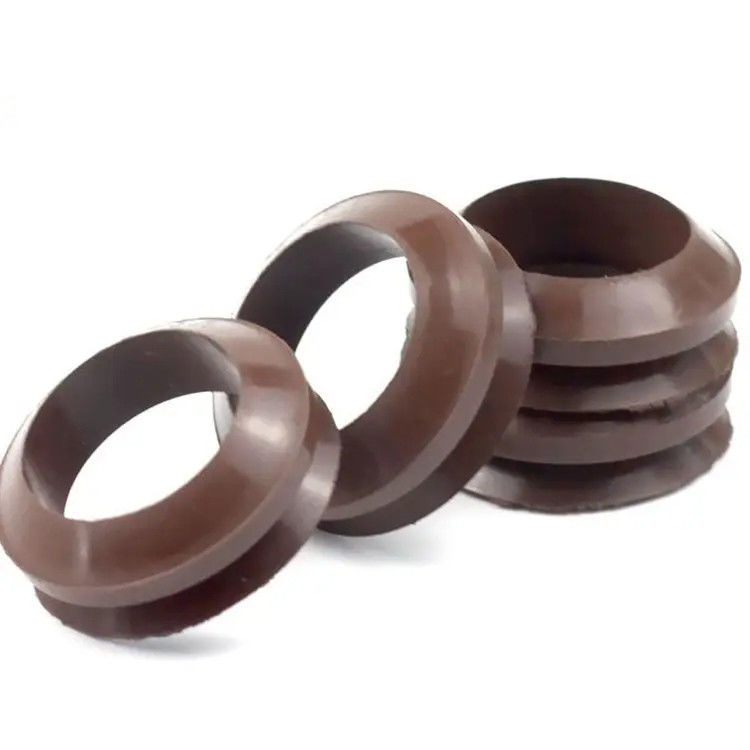

NBR/FKM نوع لاستیک Va استفاده از شافت مهر آب V-Ring
حلقه مهر و موم VA به میله متصل شده و با میله می چرخد. علاوه بر این، لب مهر و موم کوچیک مانع از تغییر زاویه می شود.نقش حلقه مهر و موم نوع VA جلوگیری از نفوذ کثافت خارجی و نشت چربی داخلی استبخش اتصال میانگین می تواند اطمینان حاصل کند که لب مهر و موم یک نیروی فشار خفیف را بر روی سطح مهر و موم برای دستیابی به مهر و موم ماندگار و موثر ایجاد می کند.
| مواد | سختی | سرعت | دمای °C |
| NBR (نیترل، Buna-N) | 60-70 ساحل A | <=8 متر/ ثانیه | -40 تا +120 |
| FKM (FPM) | 60-70 ساحل A | <=10 متر/ ثانیه | -30 تا 220 |
NBR/FKM نوع لاستیک Va استفاده از شافت مهر آب V-Ring
|
مزایا:
1) مواد لاستومری لاستیکی خالص بدون قطعات فلزی
2) کاهش کار طراحی، بدون نیاز به پردازش نصب
3) حذف پردازش سطح جفت گیری گره و دقت سطح، الزامات سختی، سطح گره نیازی به سخت شدن ندارد
4) نصب و برداشتن آسان و قابل اعتماد
5) فشار تماس سطح کوچک است، بنابراین نیروی اصطکاک کوچک است، از دست دادن اصطکاک و گرما اصطکاک کوچک است و عمر خدمت طولانی است
6) هم مهر و هم ضد گرد و غبار |

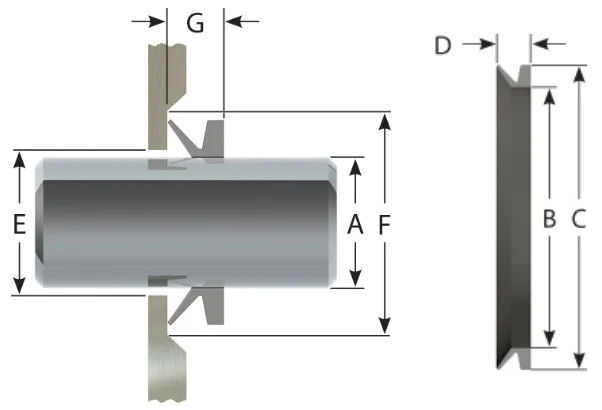

| ابعاد مهر | ابعاد مسکن | |||||||
| A | ب | C | D | E | F | G | ||
| شماره بخش | قطر شیفت | شناسايي | بیش از حد | ارتفاع | شناسايي | بیش از حد | عرض | |
| VA 003 | 2.70-350 | 2.50 | 5.50 | 3.00 | A+100 | A+400 | 2.50±0.30 | |
| VA 004 | 3.50-450 | 3.20 | 7.20 | 3.70 | A+100 | A+600 | 3.00±040 | |
| VA 005 | 4.50-550 | 4.00 | 8.00 | 3.70 | A+100 | A+600 | 3.00± 040 | |
| VA 006 | 5.50-650 | 5.00 | 9.00 | 3.70 | A+100 | A+600 | 3.00± 040 | |
| VA 007 | 6.50-800 | 6.00 | 10.00 | 3.70 | A+100 | A+600 | 3.00±040 | |
| VA 008 | 8.00-9.50 | 7.00 | 11.00 | 3.70 | A+100 | A+600 | 3.00±040 | |
| VA 010 | 9.50- 1150 | 9.00 | 15.00 | 5.50 | A+2.00 | A+900 | 4.50±0.60 | |
| VA 012 | 11.50-1250 | 10.50 | 16.50 | 5.50 | A+200 | A+900 | 4.50±060 | |
| VA 013 | 12.50-1350 | 11.70 | 17.50 | 5.50 | A+2.00 | A+900 | 4.50±0.60 | |
| VA 014 | 13.50 تا 1550 | 12.50 | 18.50 | 5.50 | A+200 | A+900 | 4.50±060 | |
| VA 016 | 15.50-1750 | 14.00 | 20.00 | 5.50 | A+200 | A+900 | 4.50±0.60 | |
| VA 018 | 17.50-1900 | 16.00 | 22.00 | 5.50 | A+200 | A+900 | 4.50±060 | |
| VA 020 | 19.00-21.00 | 18.00 | 26.00 | 7.50 | A+2.00 | A+1200 | 6.00±080 | |
| VA 022 | 21.00-24.00 | 20.00 | 28.00 | 7.50 | A+200 | A+1200 | 6.00± 080 | |
| VA 025 | 24.00-27.00 | 22.00 | 30.00 | 7.50 | A+2.00 | A+1200 | 6.00±080 | |
| VA 028 | 27.00- 29.00 | 25.00 | 33.00 | 7.50 | A+300 | A+1200 | 6.00±080 | |
| VA 030 | 29.00-31.00 | 27.00 | 35.00 | 7.50 | A+300 | A+1200 | 6.00±080 | |
| VA 032 | 31.00-3300 | 29.00 | 37.00 | 7.50 | A+300 | A+1200 | 6.00± 080 | |
| VA 035 | 33.00-3600 | 31.00 | 39.00 | 7.50 | A+300 | A+1200 | 6.00±080 | |
| VA 038 | 36.00-3800 | 34.00 | 42.00 | 7.50 | A+300 | A+1200 | 6.00±080 | |
| VA 040 | 38.00-4300 | 36.00 | 46.00 | 9.00 | A+300 | 15+00 | 7.00±100 | |
| VA 045 | 43،00-48.00 | 40.00 | 50.00 | 9.00 | A+300 | 15+00 | 7.00±100 | |
| VA 050 | 48.00-5300 | 45.00 | 55.00 | 9.00 | A+300 | 15+00 | 7.00±100 | |
| VA 055 | 53.00-5800 | 49.00 | 59.00 | 9.00 | A+300 | 15+00 | 7.00±100 | |
| VA 060 | 58.00-6300 | 54.00 | 64.00 | 9.00 | A+300 | 15+00 | 7.00±100 | |
| VA 065 | 63.00-6800 | 58.00 | 68.00 | 9.00 | A+300 | A+1500 | 7.00±100 | |
| VA 070 | 68.00-7300 | 63.00 | 75.00 | 11.00 | A+400 | A+1800 | 9.00±120 | |
| VA 075 | 73.00-7800 | 67.00 | 79.00 | 11.00 | A+400 | A+1800 | 9.00±120 | |
| VA 080 | 78.00-8300 | 72.00 | 84.00 | 11.00 | A+400 | A+1800 | 9.00±120 | |
| ابعاد مهر | ابعاد مسکن | |||||||
| A | ب | C | D | E | F | G | ||
| شماره بخش | قطر شیفت | شناسايي | بیش از حد | ارتفاع | شناسايي | بیش از حد | عرض | |
| VA 085 | 83.00-8800 | 76.00 | 88.00 | 11.00 | A+400 | A+1800 | 9.00±120 | |
| VA 090 | 88.00-9300 | 81.00 | 93.00 | 11.00 | A+400 | A+1800 | 9.00±120 | |
| VA 095 | 93.00-9800 | 85.00 | 97.00 | 11.00 | A+400 | A+1800 | 9.00±120 | |
| VA 100 | 98.00-105.00 | 90.00 | 102.00 | 11.00 | A+400 | A+1800 | 9.00±120 | |
| VA 110 | 105.00-115.00 | 99.00 | 113.00 | 12.80 | A+400 | A+2100 | 10.50±150 | |
| VA 120 | 115.00-125.00 | 108.00 | 122.00 | 12.80 | A+400 | A+2100 | 10.50±150 | |
| VA 130 | 125.00-135.00 | 117.00 | 131.00 | 12.80 | A+400 | A+2100 | 10.50±150 | |
| VA 140 | 135.00-145.00 | 126.00 | 140.00 | 12.80 | A+400 | A+2100 | 10.50±150 | |
| VA 150 | 145.00-155.00 | 135.00 | 149.00 | 12.80 | A+400 | A+2100 | 10.50±150 | |
| VA 160 | 155.00-165.00 | 144.00 | 160.00 | 14.50 | A+500 | A+2400 | 12.00 ± 180 | |
| VA 170 | 165.00-175.00 | 153.00 | 169.00 | 14.50 | A+500 | A+2400 | 12.00±180 | |
| VA 180 | 175.00-185.00 | 162.00 | 178.00 | 14.50 | A+500 | A+2400 | 12.00±180 | |
| VA 190 | 185.00-195.00 | 171.00 | 187.00 | 14.50 | A+500 | A+2400 | 12.00±180 | |
| VA 199 | 195.00-21000 | 180.00 | 196.00 | 14.50 | A+500 | A+2400 | 12.00 ± 180 | |
| VA 200 | 190.00-21000 | 180.00 | 210.00 | 25.00 | A+1000 | A+4500 | 20.00 ±400 | |
| VA 220 | 210.00-23500 | 198.00 | 228.00 | 25.00 | A+1000 | A+4500 | 20.00±400 | |
| VA 250 | 235.00-265.00 | 225.00 | 255.00 | 25.00 | A+1000 | A+4500 | 20.00±400 | |
| VA 275 | 265.00-29000 | 247.00 | 277.00 | 25.00 | A+1000 | A+4500 | 20.00±400 | |
| VA 300 | 290.00-31000 | 270.00 | 300.00 | 25.00 | A+1000 | A+4500 | 20.00خارج4.00 | |
| VA 325 | 310.00-335.00 | 292.00 | 322.00 | 25.00 | A+1000 | A+4500 | 20.00±400 | |
| VA 350 | 335.00-36500 | 315.00 | 345.00 | 25.00 | A+1000 | A+4500 | 20.00±400 | |
| VA 375 | 365.00-390.00 | 337.00 | 367.00 | 25.00 | A+1000 | A+4500 | 20.00±400 | |
| VA 400 | 390.00-43000 | 360.00 | 390.00 | 25.00 | A+1000 | A+4500 | 20.00400 | |
| VA 450 | 430.00-480.00 | 405.00 | 435.00 | 25.00 | A+1000 | A+4500 | 20.00خارج4.00 | |
| VA 500 | 480.00- 530.00 | 450.00 | 480.00 | 25.00 | A+1000 | A+4500 | 20.00±400 | |
| VA 550 | 530.00- 580.00 | 495.00 | 525.00 | 25.00 | A+1000 | A+4500 | 20.00±400 | |
| VA 600 | 580.00-63000 | 540.00 | 570.00 | 25.00 | A+1000 | A+4500 | 20.00±400 | |
| VA 650 | 630.00-66500 | 600.00 | 630.00 | 25.00 | A+1000 | A+4500 | 20.00±400 | |
| VA 700 | 665.00-70500 | 630.00 | 660.00 | 25.00 | A+1000 | A+4500 | 20.00±400 | |
| VA 725 | 705.00-74500 | 670.00 | 700.00 | 25.00 | A+1000 | A+4500 | 20.00±400 | |
| VA 750 | 745.00-78500 | 705.00 | 735.00 | 25.00 | A+1000 | A+4500 | 20.00±400 | |
| VA 800 | 785.00-83000 | 745.00 | 775.00 | 25.00 | A+1000 | A+4500 | 20.00 ±400 | |
| VA 850 | 830.00-87500 | 785.00 | 815.00 | 25.00 | A+1000 | A+4500 | 20.00 ± 400 | |
| VA 900 | 875.00-92000 | 825.00 | 855.00 | 25.00 | A+1000 | A+4500 | 20.00±400 | |
| VA 950 | 920.00-96500 | 865.00 | 895.00 | 25.00 | A+1000 | A+4500 | 20.00±400 | |
| VA 1000 | 965.00-101500 | 910.00 | 940.00 | 25.00 | A+1000 | A+4500 | 20.00 ± 400 | |
| ابعاد مهر | ابعاد مسکن | |||||||
| A | ب | C | D | E | F | G | ||
| شماره بخش | قطر شیفت | شناسايي | بیش از حد | ارتفاع | شناسايي | بیش از حد | عرض | |
| VA 1100 | 1065.00- 1115.00 |
1000.00 | 1030.00 | 25.00 | A+1000 | A+4500 | 20.00±400 | |
| VA 1150 | 1115.00- 1165.00 |
1045.00 | 1075.00 | 25.00 | A+1000 | A+4500 | 20.00±400 | |
| VA 1200 | 1165.00- 1215.00 |
1090.00 | 1120.00 | 25.00 | A+1000 | A+4500 | 20.00±400 | |
| VA 1250 | 1215.00- 1270.00 |
1135.00 | 1165.00 | 25.00 | A+1000 | A+4500 | 20.00±400 | |
| VA 1300 | 1270.00- 1320.00 |
1180.00 | 1210.00 | 25.00 | A+1000 | A+4500 | 20.00±400 | |
| VA 1350 | 1320.00- 1370.00 |
1225.00 | 1255.00 | 25.00 | A+1000 | A+4500 | 20.00 ±400 | |
| VA 1400 | 1370.00- 1420.00 |
1270.00 | 1300.00 | 25.00 | A+1000 | A+4500 | 20.00±400 | |
| VA 1450 | 1420.00- 1470.00 |
1315.00 | 1345.00 | 25.00 | A+1000 | A+4500 | 20.00±400 | |
| VA 1500 | 1470.00- 1520.00 |
1360.00 | 1390.00 | 25.00 | A+1000 | A+4500 | 20.00 ±400 | |
| VA 1550 | 1520.00- 1570.00 |
1405.00 | 1435.00 | 25.00 | A+1000 | A+4500 | 20.00±400 | |
| VA 1600 | 1570.00- 1620.00 |
1450.00 | 1480.00 | 25.00 | A+1000 | A+4500 | 20.00±400 | |
| VA 1650 | 1620.00- 1670.00 |
1495.00 | 1525.00 | 25.00 | A+1000 | A+4500 | 20.00 ±400 | |
| VA 1700 | 1670.00- 1720.00 |
1540.00 | 1570.00 | 25.00 | +1000 | A+4500 | 20.00±400 | |
| VA 1750 | 1720.00- 1770.00 |
1585.00 | 1615.00 | 25.00 | A+1000 | A+4500 | 20.00±400 | |
| VA 1800 | 1770.00- 1820.00 |
1630.00 | 1650.00 | 25.00 | A+1000 | A+4500 | 20.00 ±400 | |
| VA 1850 | 1820.00- 1870.00 |
1675.00 | 1705.00 | 25.00 | A+1000 | A+4500 | 20.00±400 | |
| VA 1900 | 1870.00- 1920.00 |
1720.00 | 1750.00 | 25.00 | A+1000 | A+4500 | 20.00±400 | |
| سال 1950 | 1920.00- 1970.00 |
1765.00 | 1795.00 | 25.00 | A+1000 | A+4500 | 20.00±400 | |
| VA 2000 | 1970.00- 2020.00 |
1810.00 | 1840.00 | 25.00 | +1000 | A+4500 | 20.00±400 | |
